Výběr dílů ze sestavy
Načteš díly z aktivní sestavy a filtry vybereš ty, které se mají rozložit na jeden pás.
Načtení dílů
- Otevři sestavu a nech ji aktivní.

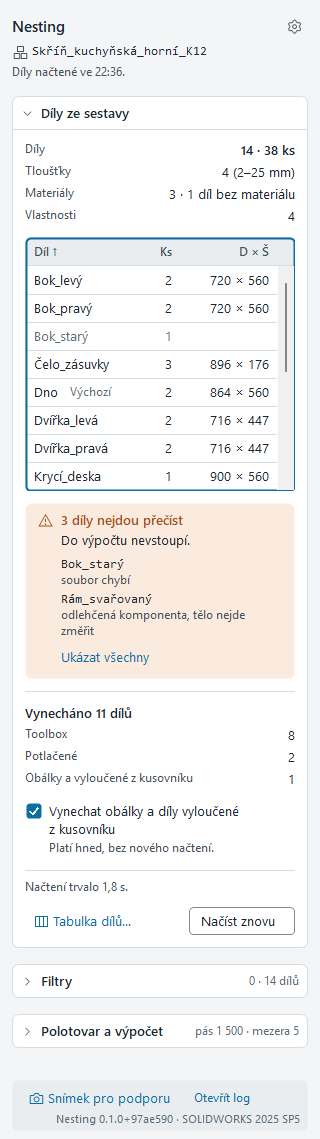

- V sekci Díly ze sestavy klikni na Načíst díly. Nesting projde sestavu i podsestavy a přečte kusy, rozměry obálky, materiál a uživatelské vlastnosti. Soubory dílů neotevírá.
- Průběh ukazuje Čtu díl … z …. Tlačítkem Zastavit načítání ukončíš, už načtené díly zůstanou.
Rozměry se berou z obálky těla: tloušťka je nejmenší rozměr, D × Š jsou zbylé dva.
Co se vynechá
- díly z Toolboxu,
- potlačené komponenty,
- obálky a díly vyloučené z kusovníku, když je zaškrtnuté Vynechat obálky a díly vyloučené z kusovníku (výchozí). Volba platí hned, bez nového načtení.
Díl, který nejde přečíst (soubor chybí, odlehčená komponenta, díl bez objemového těla), do výpočtu nevstoupí. Panel ho ukáže ve varování.
Když sestavu po načtení změníš, panel ukáže Sestava se od načtení změnila s tlačítkem Načíst znovu.
Filtry

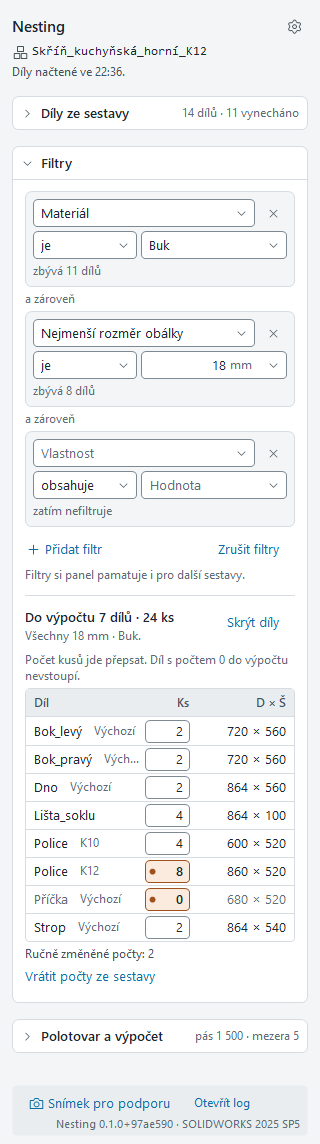

- Rozbal sekci Filtry a klikni na Přidat filtr.
- Vyber Vlastnost (třeba Materiál, Nejmenší rozměr obálky, Název dílu, Konfigurace nebo uživatelskou vlastnost), Podmínku (je, není, obsahuje, alespoň…) a Hodnotu.
- Pod každým filtrem vidíš, kolik dílů zbývá. Filtry platí a zároveň.
- Pod filtry je souhrn Do výpočtu … dílů · … ks. Klikni na Ukázat díly a zkontroluj seznam.
Filtry si panel pamatuje i pro další sestavy. Všechny odebereš tlačítkem Zrušit filtry.
Pozor
Když jsou ve výběru víc tlouštěk nebo materiálů, panel to ohlásí. Všechno se rozloží na jeden pás, takže obvykle chceš filtrovat na jednu tloušťku a jeden materiál.
Počty kusů
V seznamu Díly do výpočtu jde počet kusů přepsat (celé číslo 0 až 9 999). Díl s počtem 0 do výpočtu nevstoupí. Ruční změny vrátíš tlačítkem Vrátit počty ze sestavy.
Tabulka dílů

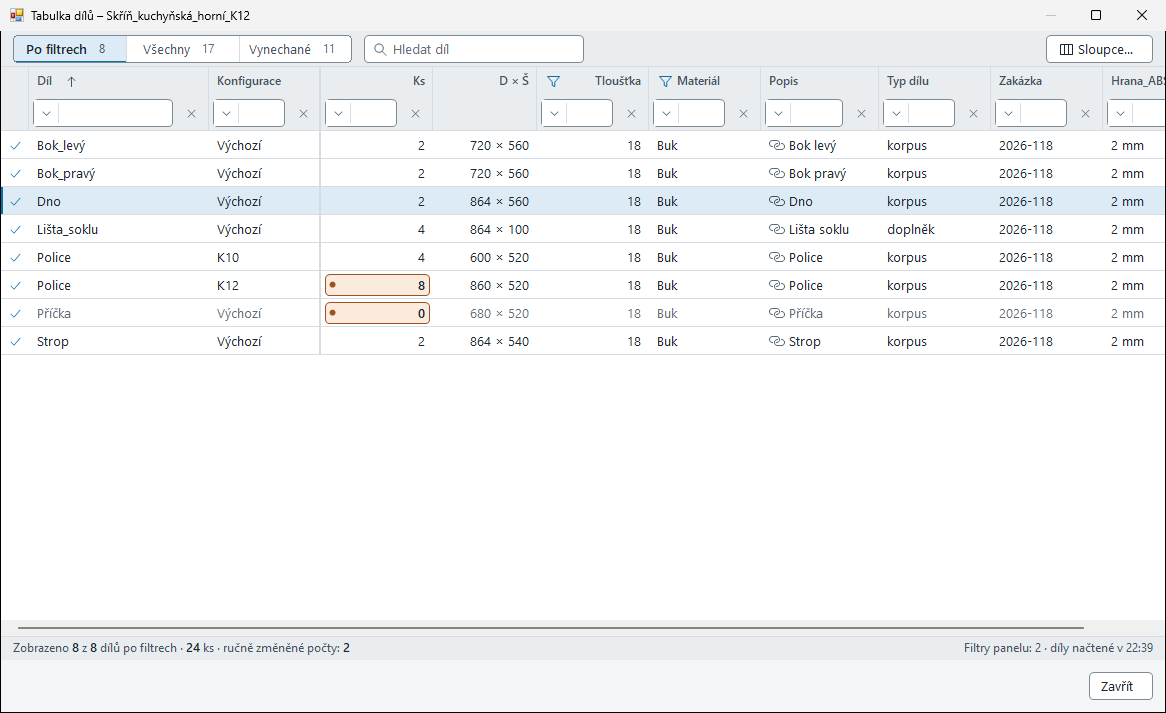

Pro větší sestavy klikni na Tabulka dílů…. Otevře se samostatné okno se všemi vlastnostmi v sloupcích.
- Pohledy Po filtrech, Všechny a Vynechané.
- Hledat díl (Ctrl+F), Sloupce… pro výběr vlastností.
- Filtry ve sloupcích (Ctrl+Shift+F) jen zúží zobrazení a výpočet nemění. Do panelu je převedeš tlačítkem Přidat do filtrů panelu.
- Okno zavřeš tlačítkem Zavřít nebo Esc.
Když to nejde
Podívej se do Řešení problémů.
