Průběh výpočtu a výsledek

Sleduješ, jak výpočet zkracuje pás, porovnáš pokusy a výsledek uložíš jako mapu DXF.

Průběh

1. Po Spočítat nesting ukazuje panel Počítám… % a počet zkoušených rozložení.
2. Pod tím je Zatím nejkratší pás a graf vývoje využití.
3. Tlačítkem Zastavit výpočet ukončíš. Panel ponechá zatím nejlepší nalezené rozložení.

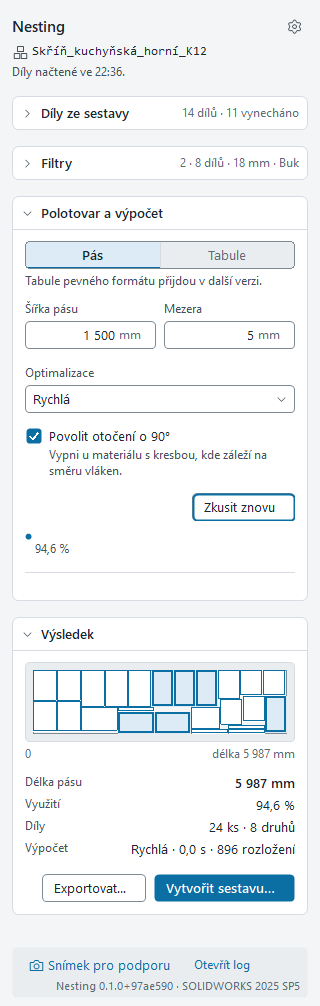

Výsledek

• Náhled rozložení. Po najetí myší na díl uvidíš jeho název, konfiguraci a rozměr.
• Délka pásu, Využití (podíl plochy dílů na ploše pásu), Díly (kusy a druhy) a Výpočet (předvolba, čas a počet rozložení).
• Pokusy: od druhého pokusu panel ukáže, kolik jich bylo a který je nejlepší.

Další pokus

Výpočet je náhodný, každý pokus může dát jiné rozložení. Klikni na Zkusit znovu:

• Pokus … našel lepší řešení: výsledek se nahradí kratším pásem.
• Pokus … lepší řešení nenašel: platí dál nejlepší pokus.

Nejlepší řešení si panel pamatuje, dokud nezměníš díly ani nastavení pásu. Když chceš začít úplně od nuly, použij Nastavení → Zapomenout nejlepší řešení.

Výsledek neplatí

Když po výpočtu změníš šířku pásu, mezeru, otočení, díly nebo počty kusů, panel ukáže Výsledek neodpovídá nastavení. Spočítej nesting znovu.

Díly, které se nevešly

Když se díl i s mezerami na pás nevejde, panel ukáže … dílů se nevešlo a tlačítko Ukázat v seznamu.

Mapa DXF

1. Klikni na Exportovat….
2. V okně Uložit mapu rozložení jako potvrď název. Výchozí je ve složce sestavy a obsahuje sestavu, tloušťku a materiál.
3. Mapa obsahuje obrys pásu, obdélníky dílů s čísly pozic a tabulku pozic (díl, rozměr, tloušťka, materiál, kusy) se souhrnem.
4. Po uložení klikni na Otevřít složku, když chceš soubor najít.

Export licenci nepotřebuje. Pokračovat můžeš tématem Sestava a výkres z výsledku.

Když to nejde

Podívej se do Řešení problémů.
